1、該爐主要對緊固件行業(yè)SCr440、ML40Cr、SCM4351、 SWRCH35K、 SWRCHI5ASWRCH22A等冷鐓鋼進(jìn)行球化退火，SCr440、ML40Cr主要用于10.9級強(qiáng)度螺栓SCM435-1用于10.9級及12.9級螺栓， SWRCH35K用于8.8級螺栓， SWRCH15A、 SWRCH22A常用于螺母加工。

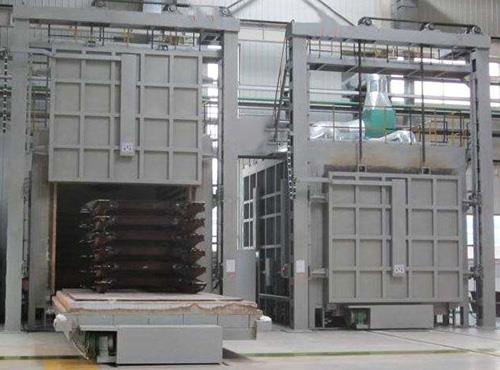

2、爐型結(jié)構(gòu)合理，易操作，全纖維臺車爐內(nèi)對流狀態(tài)較好，在微欠氧燃燒條件下，可以實(shí)現(xiàn)復(fù)碳、不增碳、不脫碳、少脫碳≤1.5%D的標(biāo)準(zhǔn)。
3、燃料燃燒充分，密封性較好，熱對流輻射損失小與工件熱交換理想，某汽車緊固件公司等全年生產(chǎn)材料退火總量6000-12000t，重油平均油耗≤5lkg/t，相當(dāng)于2046.5kJ/kg；輕柴油平均油耗≤40kg/t，相當(dāng)于17054kJ/kg，天然氣≤45mt，相當(dāng)于1608.2kJ/kg。按GB/T217362008國標(biāo)規(guī)定:燃燒加熱設(shè)備節(jié)能技術(shù)條件，退火處理應(yīng)在3500-4898kJ/kg，以上效果均達(dá)到相關(guān)的節(jié)能產(chǎn)品標(biāo)準(zhǔn)。
4、爐溫均勻度好，鋼材球化退火后球化組織3~6級、SCr440、ML40Cr、SCM435-l退火后硬度≤I78HBW， SWRCH35KSWRCH15A、 SWRCH22A退火后硬度≤156HBW，硬度散差在12HBW之內(nèi)，均滿足工藝要求。
總之，該全纖維臺車爐的可見維修費(fèi)用低，低的生產(chǎn)運(yùn)行成本，節(jié)能不污染，少氧化不增加脫碳，易酸洗，能滿足緊固件行業(yè)的特定技術(shù)要求。對鋼材的原始表面氧化銹蝕要求不高，適應(yīng)性高，是保護(hù)氣氛大型強(qiáng)循環(huán)球化退火爐的補(bǔ)充。
上一條: 快速退火式臺車退火爐的模型建立
版權(quán)所有：臨朐昱華熱處理設(shè)備廠
手機(jī)版
