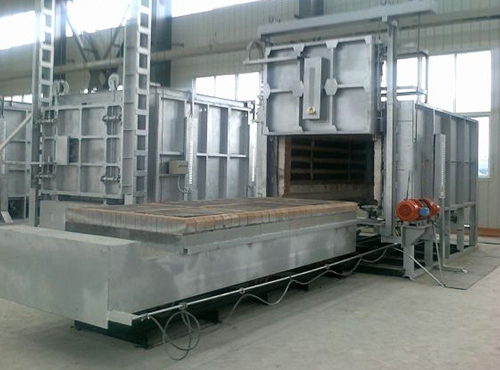

臺車退火爐的機械傳動部分相對簡單，主要包括臺車運行的調試、爐門的提升和密封壓緊機構。機械安裝調整后，小車驅動的鈍齒與銷架嚙合在空載或滿載運行時相當穩定，爐膛矩形向上左右偏差相當小，無異常噪音。由于小車沿爐膛的任意方向進入爐膛，且停車位置要求準確，因此小車上安裝了一個可調節的凸塊，并在軌道旁安裝了三個帶保護裝置的行程開關，其中一個是小車進入爐膛時的停車信號，另外兩個是卸爐后的停車信號。經多次調節碰塊角度和行程開關彈簧觸頭的高度，使臺車在兩個方向進爐停車，在輕、重載荷停車緩沖不一樣情況下，停車后的位置偏差在10mm之內，保障了兩個爐門落下壓緊后良好的氣密性。
爐門升降是采用電動卷揚機組、爐門落下后的位置對彈簧壓緊強度影響很大、調整起來也較麻煩、另外爐門落下后的行程開關輸出1個反懶聯鎖信號，自動程序才能繼續往下進行，在臺車退火爐的爐門升到位后設計了1個停車行程開關和1個超位行程開關。經調節行程開關和觸頭位置，增減彈簧張緊長度、使?fàn)t門落下后水平方向移動約30mm、熱調中經檢測、在爐門四周無一處漏氣。
臺車密封機構的調整。由于臺車和爐側墻的耐熱鑄鐵密封刀安裝后，長度方向上高低偏差10mm之多、另外4個氣缸也不同步，調試中主要調整耐火纖維毯密封槽的高度和4個氣缸的延時時間及壓縮空氣的壓力、使臺車和爐側墻的耐熱鑄鐵密封刀與密封槽的接觸面均勻壓緊約10mm，經熱調中檢測。在密封槽四周無一處吸氣。
經熱調實踐證明、臺車和爐門的密封機構運轉靈活，密封成果較好、是臺車退火爐今后設計中值得推廣的較好結構之一。
二、燃燒系統調試：
爐膛燃燒系統包括兩部分：①天然氣和空氣供應系統；②燃燒器和燃燒器控制器。由于脈動燃燒方式，管道中的天然氣波動。通過調壓閥的自動調節，管道內天然氣相對穩定。當管道內天然氣壓力低于下限之時，快速切斷閥關閉天然氣供應，保障安全生產。在空氣供應的風機電機供電線路上設計了戀籌調速裝置、以調節助燃空氣的壓力、熱風放散閥根據熱風溫度自動開閉、保障了相對穩定的空氣供給。燒嘴和燒嘴控制器是相對配置的、燒嘴的空燃比是通過手動閥門調節的、控制器所控的是開關量的電磁閥，即大小火的周期比。燒嘴的自動點火、火焰檢測、熄火保護和大小火控制均由控制器控制。挖制器與上位機可構成一門環溫度控制系統、也可通過操作面板上的設置、構成一開環溫度控制系統、操作相當簡單、使用相當方便。根據全纖維臺車退火爐的特性和退火工藝曲線要求、調試中將常明小火調的較小、大火負荷調到燒嘴能力的60%左右。
