工控機通過PLC的M接口實現和PLC各模塊的數據通信，實現實時監測爐內各點的溫度、煙氣殘氧、爐膛壓力、油(煤氣)壓、助燃風壓、燃料流量和助燃風之流量等參數，通過限位開關、壓力開關、光電管、熱電偶、熱電阻等監測設備傳送到PLC的輸入、輸出模塊。PLC控制程序進行運算，輸出控制動作到現場的各個控制點。與以往繼電器控制相比，本系統的自動化程度大大提高。
其中PLC控制系統介紹如下：

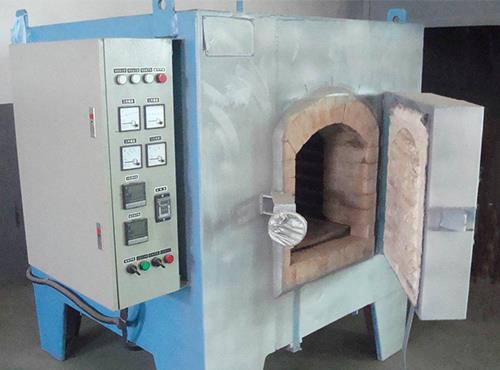

PLC控制系統是整個系統的關鍵部分，主要完成了箱式爐內溫度壓力、空燃比等重要參數的控制，使整個系統能夠穩定、效率高地運行。
1、PLC控制系統的硬件配置：
CPU直接與上位機連接，一塊8路模擬量輸入模塊顯示上位機數據，2塊模擬量輸出模塊用于控制脈沖控制器和變頻器，3塊16點開關量輸入模塊用于手動/自動狀態下采集現場的發光量信號，再通過開關量輸出模塊發送開關指令。
2、溫度控制方案：
箱式爐內溫度控制包括升溫、保溫、降溫3個階段。每個階段爐子的各個區段都有單獨的爐溫控制回路。每個爐段預設一支熱電偶，熱電偶將采集的爐溫以模擬量形式輸出與PC的設定值進行比較。PIC處理的是數字量，這時PIC主控系統內部的AD將模擬信號轉換成成比例的PIC可識別的數字量信號。當PLC進行PD控制時，執行器輸出運算結果得出的控制量是一個數字量，這個數字量送入PC的cPU與設定值進行比較，然而執行器要求的信號是模擬量，所以還需要一個特定功能模塊將PIC輸出的數字量轉化為模擬量，從而對爐溫進行控制。
