熱處理工藝就是通過對固態金屬的加熱、保溫和冷卻來改變金屬的顯微組織，從而提高或者改良金屬力學性能的一種方法。常用的方法有退火、正火、淬火、回火和表面熱處理等。全纖維電爐的控溫系統就是嚴格按照不同熱處理工藝曲線設定的程序工作，以特定的加熱速率和控溫精度實現加熱、保溫和冷卻，同時具有較強的跟蹤伺服信號能力和良好的穩態性能、平衡的動態性能，在保溫階段還要確保爐內溫度的均勻性。
為了實現上述加熱溫度曲線，需要熱處理爐控溫系統具備監測、顯示、管理、通訊、數據處理、控制、報警、精度較高的控溫參數設置及監控顯示等具體功能，即可以實現對爐溫曲線、開關狀態、模塊輸出參數的檢測監視；可顯示爐子工作狀況、溫度工藝實時曲線等；隨時將數據存盤，作為原始生產記錄，以便保存和查詢；工控機與PLC、上位機與自動儀表之間通訊；自動對采集信號進行運算和處理；實現對控溫系統的自動和手動控制；以畫面和聲光形式對各種過限和狀態異常進行報警；滿負荷溫度響應速度≥200℃/min，溫度精度≤士3℃，全纖維臺車爐內各溫區溫度均勻性≤±5℃，升降溫速率設置連續可調。
二、控溫系統整體結構設計：

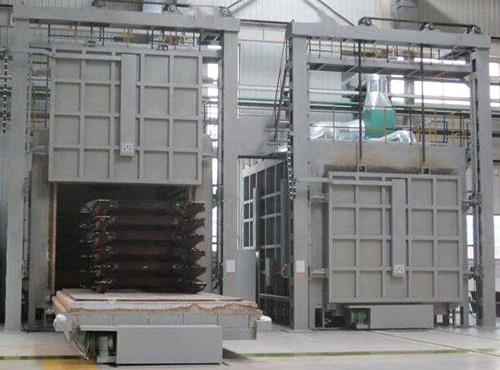

新增10t、260kW和3t、130kW電加熱臺車式爐各1臺，但是溫控系統傳統的單回路PD控制方式很難滿足工藝要求，儀表上設置溫度曲線參數的操作模式繁瑣且容易出錯，也無法實現溫度工藝曲線和歷史曲線的實時查詢、分析等功能。從經濟性、實用性和節能自動化等方面考量，結合當今控溫技術的先進理念，為了透徹改變在儀表上設置溫度曲線參數的操作模式，基本實現菜單化和自動化，降低操作人員勞動強度，以及提高工作效能，經多次論證，舞鋼公司決定采用上位機集散控制系統完成集中管理，實時監控、顯示、查詢分析溫度工藝曲線，由自動控溫儀表和PLC復合控制系統完成爐溫自動控制和分區加熱，即10t、260kW臺車式爐分3區加熱，3t、130kW臺車式爐分2區加熱，每區分別由1塊自動控溫儀表完成區域溫度控制，系統由PLC控制，從而規避控制過程中不確定性、噪音及非線性、時滯性等影響，從而規避優化系統動態控制特性，實現爐溫的準確控制。同時設計并構建了包括此次新增2臺全纖維臺車爐在內的17臺試樣熱處理爐群控系統，即工控機與歐陸儀表構成的集散控制系統(DCS)和工控機、PLC構成的PC-PLC動作控制系統共同完成對臺車式熱處理爐的控制。
