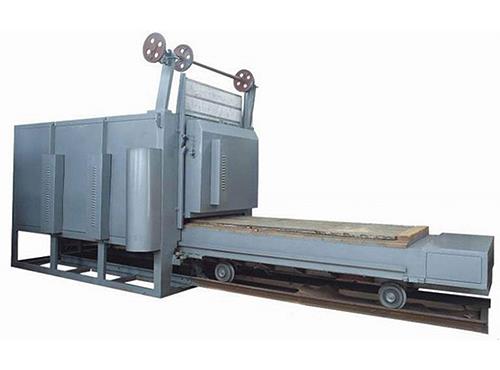

?　　臨朐昱華熱處理設備廠所產的臺車爐主要由爐體(包括爐襯)、爐門與提升裝置、臺車及拖拽機構、燃燒系統、密封系統、排煙系統、空氣、煤氣及煙氣管路系統、爐溫控制及儀表控制、記錄系統等組成，較高爐溫:1350℃，尺寸117m×7.2m，運用了空氣、煤氣雙蓄熱式燒嘴自動控制。

　　該爐控制系統以PLC為基礎、WINCC為畫面輔助設計，借助PLC靈活的控制功能及WINCC簡單易控的畫面操作，實現了臺車式電爐的自動控制，用戶反饋效果理想。

　　其自動控制系統的構成如下：

　　該臺車爐的自動控制系統由監控機和控制機構成，監控機由上位機工控機和基于Wincc6.2的軟件系統等組成，主要完成生產畫面顯示、數據顯示及記錄、實時/歷史趨勢顯示、數據報表打印、報警信息顯示、參數設定和設備操作等功能。

　　控制機由下位機(西門子PLC)、檢測儀表、執行機構、電器元件和基于STEP754的軟件系統等組成，主要完成臺車爐的現場數據采集、過程變量控制、電氣連鎖控制等功能。
